Автоматизация котельных c паровыми котлами ДКВР
Автоматика регулирования и контроля паровых котлов

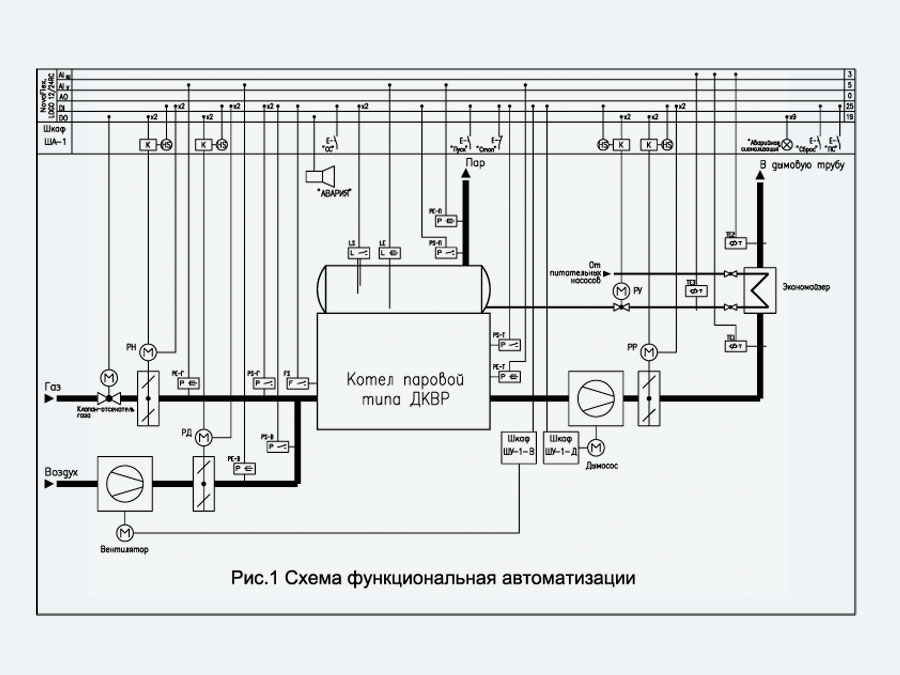

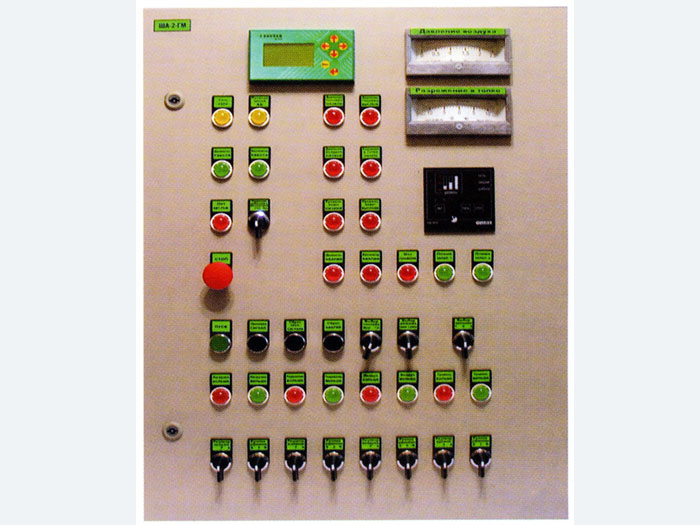

Шкаф автоматики котла обеспечивает:
- Регулирование:
- давления пара - регулятор PH
- давления воздуха(соотношения ГАЗ-ВОЗДУХ) - регулятор РД
- разрежения в топке - регулятор РР
- уровня воды в барабане котла - регулятор РУ
- Управление вентилятором и дымососом.
- Полуавтоматический розжиг для 2-х горелок.
- Работу котла на резервном топливе (мазут).
- Автоматику безопасности:
- авария вентилятора
- авария дымососа
- погасание факела
- высокое давление газа
- низкое давление газа
- низкое давление воздуха
- низкое разрежение в топке
- высокий уровень воды в барабане
- низкий уровень воды в барабане
С помощью шкафов автоматики вспомогательного оборудования обеспечивается::
- Автоматизация деаэрационно-питательной установки:
- регулирование давления пара в головке деаэратора
- регулирование уровня воды в деаэраторе
- регулирование давления воды после питательных насосов
- управление питательными насосами
- Автоматизация вспомогательного оборудования котельной:
- регулирование температуры сетевой воды по температурному графику в зависимости от температуры наружного воздуха
- регулирование температуры в подающем трубопроводе системы ГВС
- регулирование давления обратной сетевой воды
- управление насосным оборудованием
- Автоматизация мазутного хозяйства:
- управление насосным оборудованием
Примеры внедрения: :
- Котельная г.Климовск, М.О.(котлы типа ДКВР - 3шт.)
- Котельная МЦ КЭЧ, Москва (котел типа ДКВР - 1шт.)
- Котельная Ватутинской КЭЧ, М.О.(котлы типа ДКВР - 2шт.)
- Котельная п.Загорянка, М.О.(котел типа ДКВР - 1шт.)
- Котельная г.Петушки, Владимирской обл.(котел типа ДКВР - 1шт.)
- Котельная п.Боровое, М.О.(котлы типа ДКВР - 1шт.)
- Котельная п.Ферма, М.О.(котлы типа ДКВР - 1шт. и ДЕ - 1шт.)
- Котельная пгт.Кубинка, М.О.(котлы типа ДКВР - 6шт.)
Оборудован ряд котельных на ДКВР в Московском регионе и Сибири.
При автоматизации котельных обеспечивается:
- автоматизация безопасности котла - контроль температуры, давления, уровня и т.п.;
- автоматизация работы горелки (горелок);
- автоматическое поддержание температуры подающей (водогрейные котлы) или давления пара (паровые котлы),
в том числе с использованием каcкадного включения котлов; - автоматическое управление циркуляционным насосом (насосами), включая АВР насосов.
Автоматизация котельных c газово-мазутными водогрейными котлами
Возможные варианты реализации сети::
- Электропитание котлов и всего оборудования управления.
- Пуск/остановку котлов.
- Управление температурой в контурах отопления и ГВС.
- Регулирование давления "обратной" воды.
- Управление насосным оборудованием (с функцией АВР и с чередованием насосов),
- Контроль уровня дизельного топлива.
- Управление клапаном-отсекателем газа.
- Контроль аварийных сигналов.
- Учет расхода воды и тепла.
- Диспетчеризацию состояния оборудования и параметров котельной (локальную и удаленную).

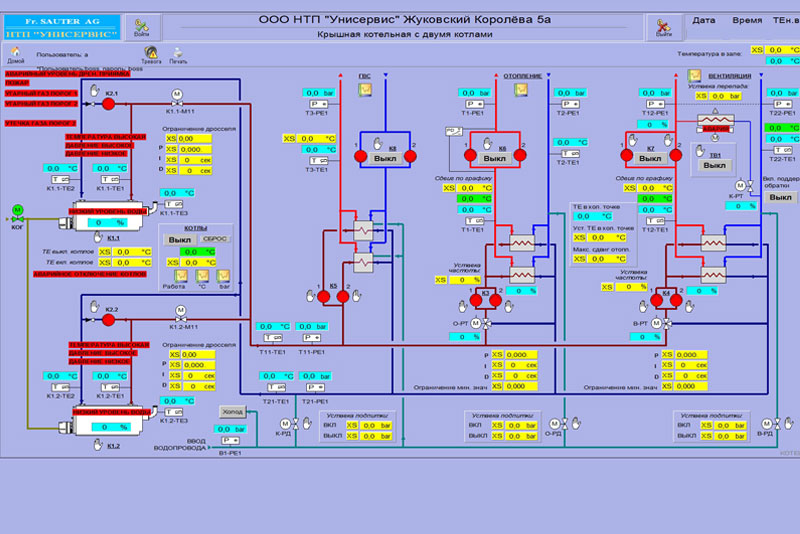

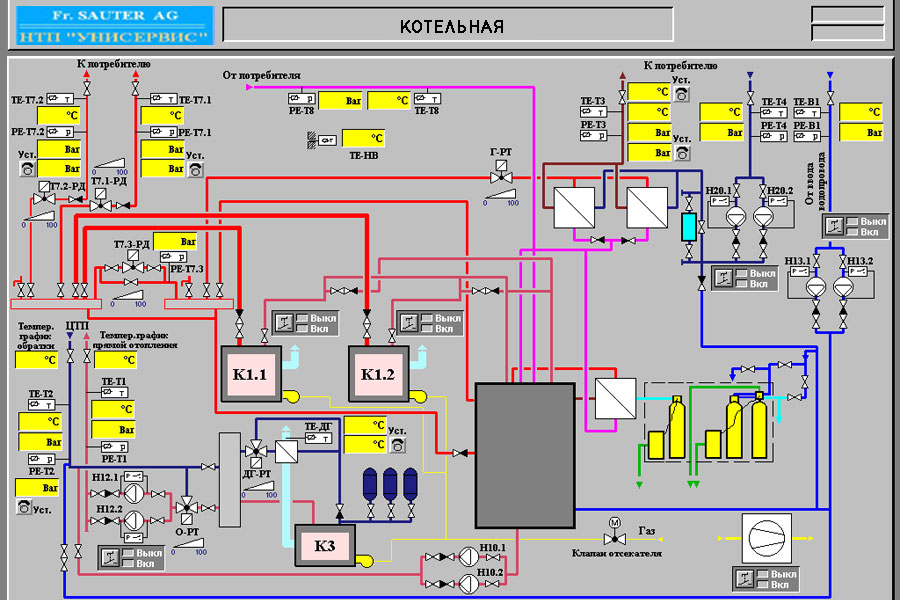

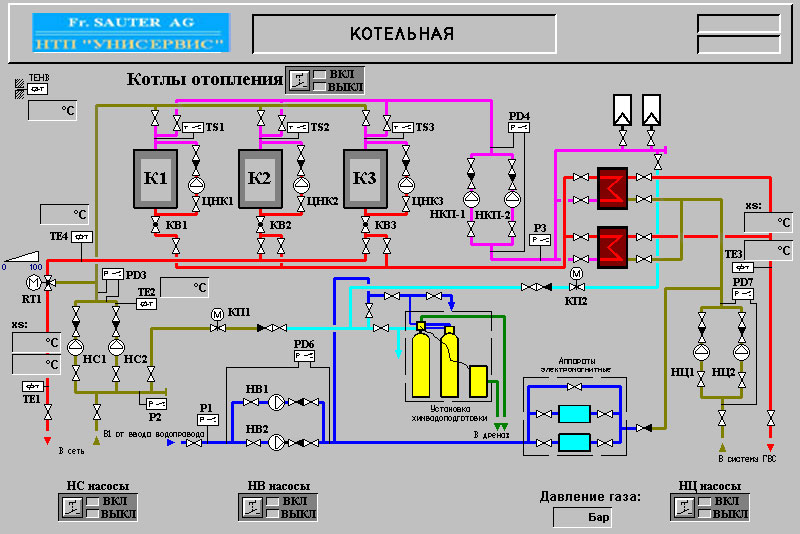

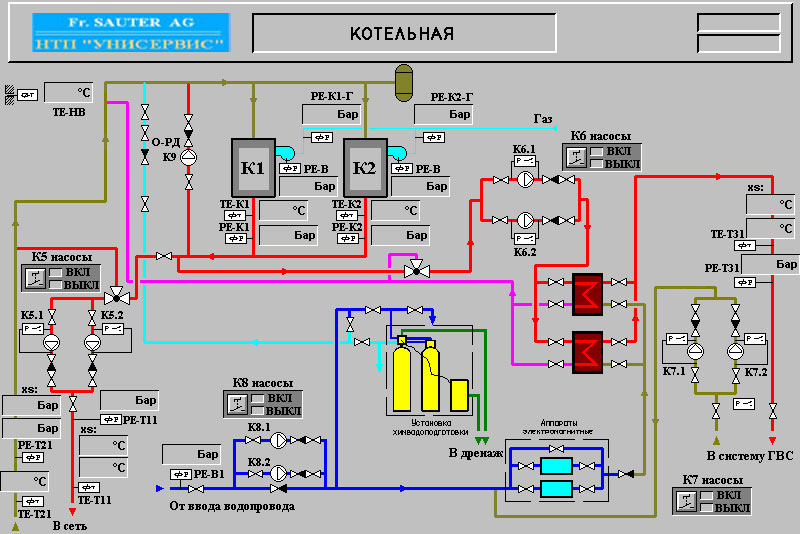

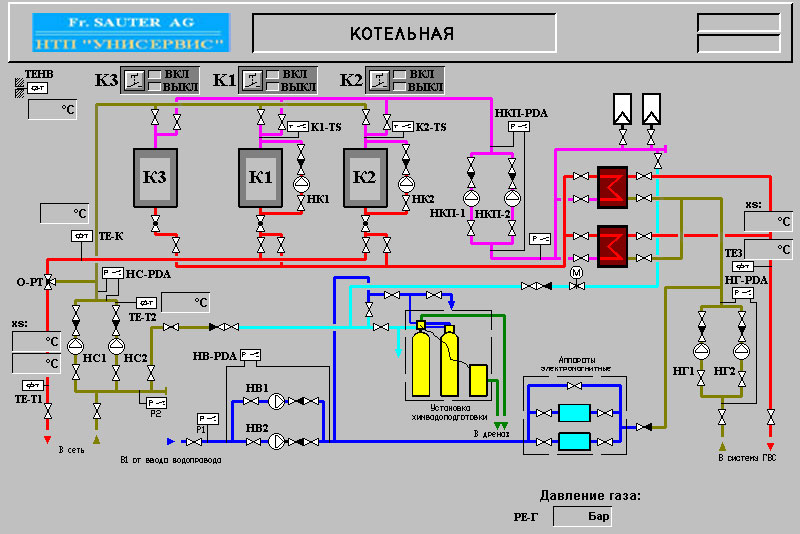

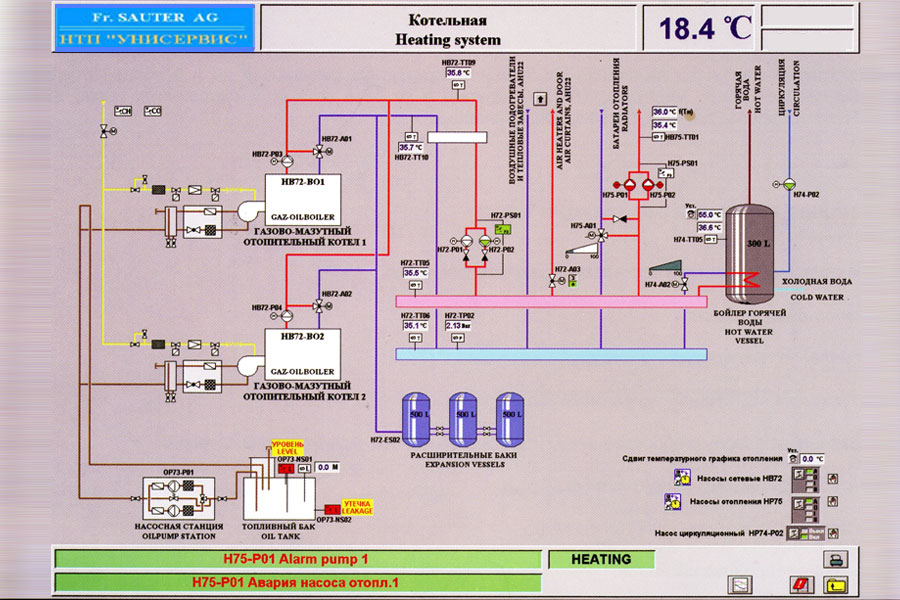

Пример диспетчеризации: Котельная
Примеры внедрения:
- Дистрибьюторский центр фирмы IKEA, пос.Есиново, Московская область
- Пансионат "Пестово", Мытищенский район, Московская область
- Ледовый дворец, г.Чехов
- Районная котельная, поселок Томилино, Московская область.
Система автоматизации блочно - модульной котельной БМК-250
- Система автоматизации предназначена для автоматизированного управления технологическими процессами блочно - модульной котельной БМК-250, а также для эффективной и безопасной эксплуатации оборудования котельной.
- Система контролирует значения:
- температуры наружного воздуха
- температуры и давления подающей сетевой воды отопления
- температуры и давления обратной сетевой воды отопления
- температуры и давления воды за котлами
- температуры подающей воды ГВС
- температуры воздуха в котельной
- давления обратной воды ГВС
- давления газа
- Система передает на щит диспетчерского пункта свето-звуковой сигнал «авария в котельной».
- Сигнал формируется при:
- аварии нагревательных котлов
- аварии двигателей насосов
- превышение допустимой концентрации СО и СН в котельной
- несанкционированном доступе в помещении котельной
- пожаре
- срабатывании клапана-отсекателя
- срабатывании АВР и аварии электропитания
- Система осуществляет управление и контроль состояния:
- циркуляционных и подпиточных насосов
- регулирующего клапана температуры воды
- воздушно-отопительного агрегата
- водогрейных котлов
- Система обеспечивает:
- автоматическое переключение рабочих и резервных насосов для обеспечения равномерной выработки их моторесурсов и в случае аварии одного из насосов.
- регулирование температуры сетевой воды по температурному графику в зависимости от температуры наружного воздуха с помощью датчиков температуры и регулирующего клапана с электроприводом.
- поддерживает заданную температуру воды ГВС с помощью датчика температуры и насоса контура теплообменника
- подпитку системы водой с помощью датчика давления и соленоидного клапана.
- аварийное отключение подачи газа на нагревательные котлы.
